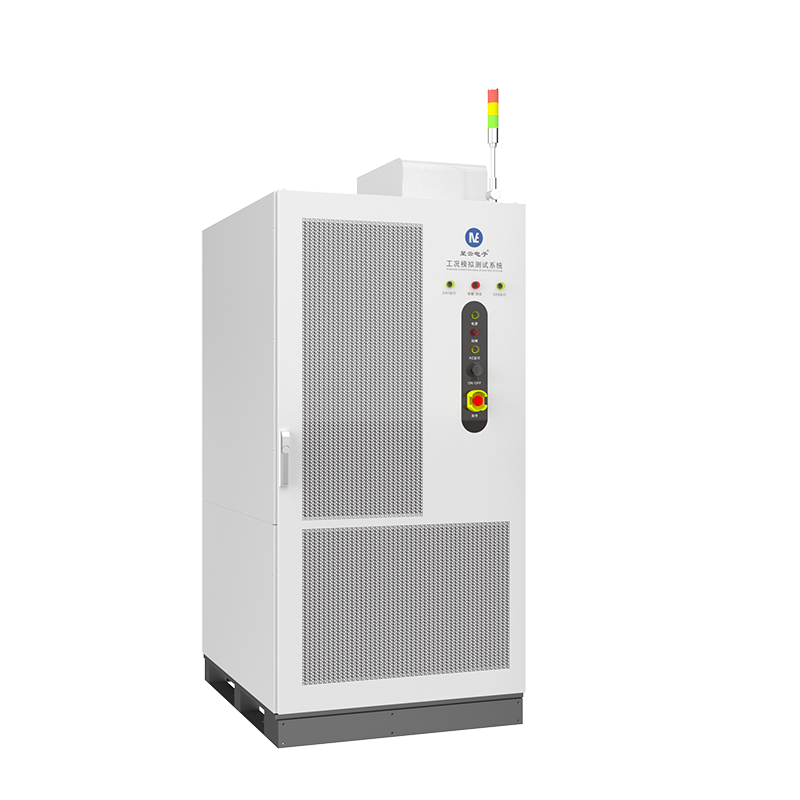

星云600kW1650V
電池組工況模擬測試系統

一款能量回饋式雙向雙通道的電源處理系統，是專門為高功率二次電池組測試而開發的高精密充放電仿真設備，可用于鋰電池組性能測試。可實現毫秒級功率特性曲線輸出，并按實際的路況電池仿真模擬測試，為研究、生產及應用提供科學依據。

應用場景

電池生產商
電動車主機廠
儲能電池廠商

權威認證實力見證

響應速度快

電流響應＜4ms
電流切換＜8ms

測量精度高

電壓精度0.01%F.S.
電流輸出精度±0.03%F.S.（分檔）

能量回饋效率高

最佳效率96%

隔離方式安全可靠

高頻隔離型ACDC

模塊化結構

易維護、易升級配置

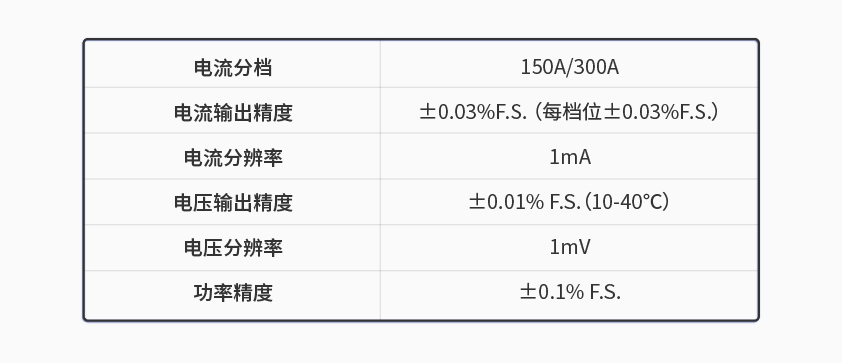

電流測試精度高匹配分檔測試要求

高精度電流測試能夠確保測量結果的準確性，減少誤差。在分檔測試要求下，不同電流范圍內的測試精度都能得到保證，從而提高了整體測試的可靠性。這對于需要精確控制電流的電子設備、電池管理系統（BMS）等至關重要。

快速動態響應 適合各種高速動態測試

采用SiC功率器件，提升了設備控制響應速度，可快至3ms電流響應速度，滿足儲能電池和動力電池測試需求。

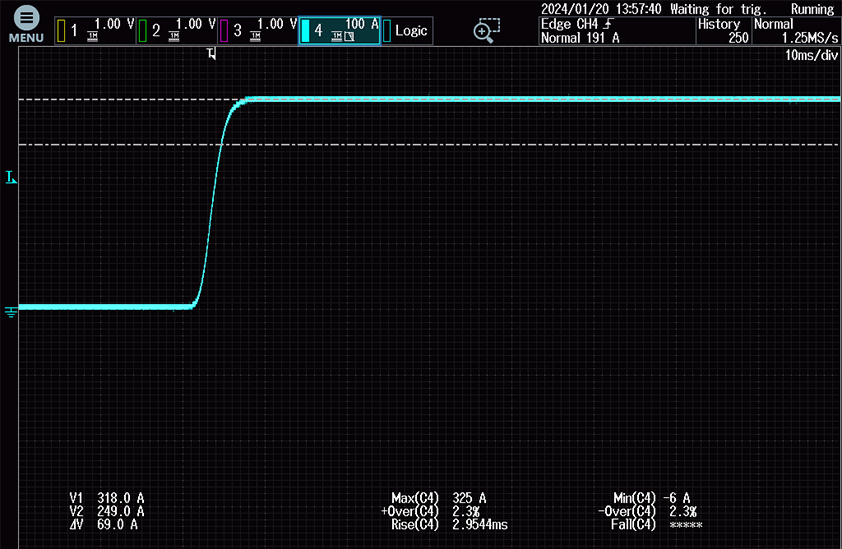

? 電流切換時間+10%到+90% 0A到-300A 實測2.95ms

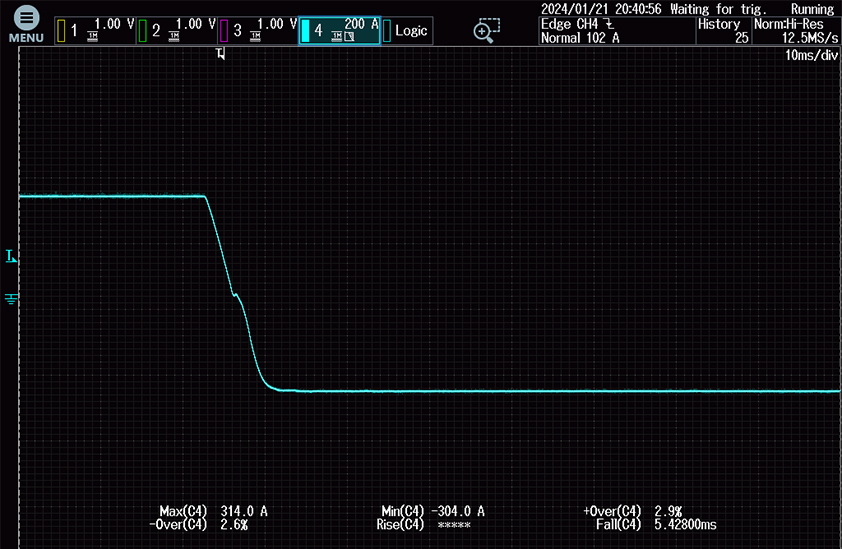

? 電流響應時間+90%到-90% +300A到-300A 實測5.4ms

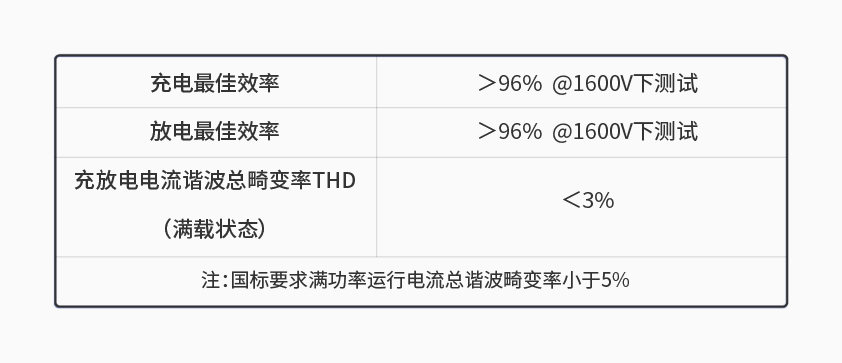

放電最佳效率＞96% 幫助客戶節省電費支出

得益優秀電路拓?fù)?，星?00kW-1650V電池組工況模擬測試系統的充電效率、放電效率，提升至96%以上，可極大節約客戶電費。
20ms路譜真實模擬還原路況實時動態

設備可兼容動力電池、儲能電池測試需求，支持20ms路譜測試，且支持1ms數據采集，最大程度滿足動力電池真實路況模擬測試，可用于實驗室各項高速動態測試。

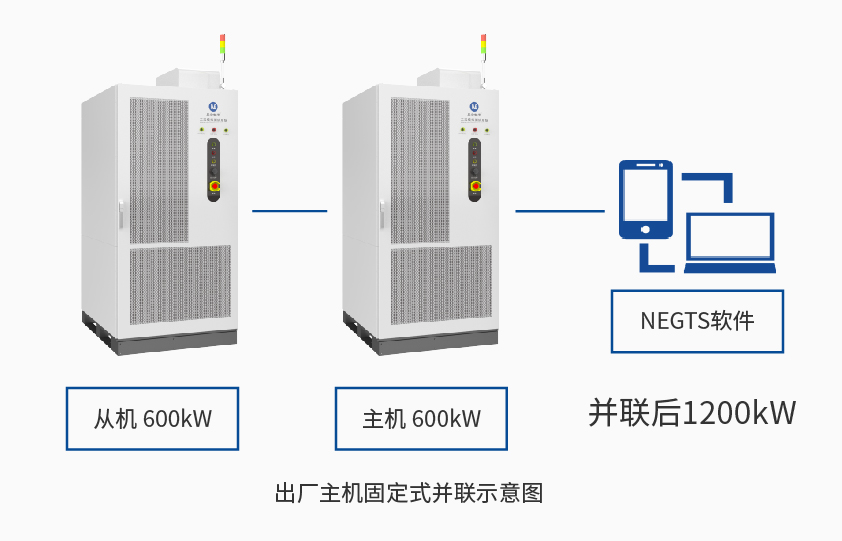

支持跨柜并聯 可擴展至1200kW

? 客戶并聯模式：靈活式，支持客戶一鍵選擇分開/并聯
? 出廠并聯模式：固定式，出廠即固定并聯機組

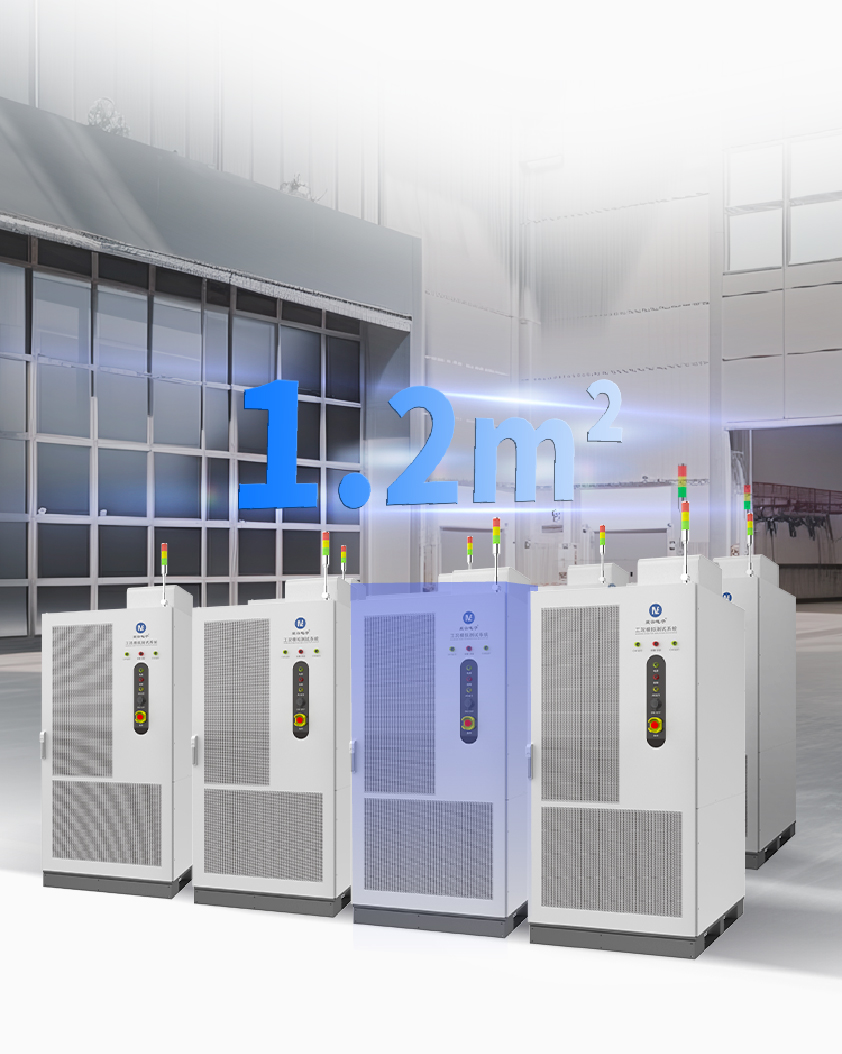

單機占地面積1.2㎡降低廠房投入提高產能

系統采用了模塊化高頻隔離技術，取代了傳統工頻隔離變壓器，極大降低了設備體積和重量，600kW的設備僅占地僅1.2㎡、重約900kg。
